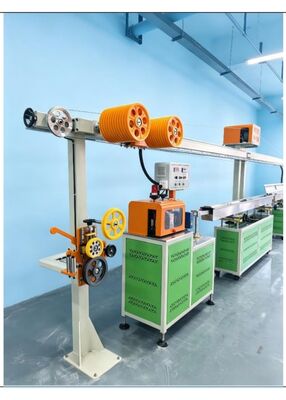

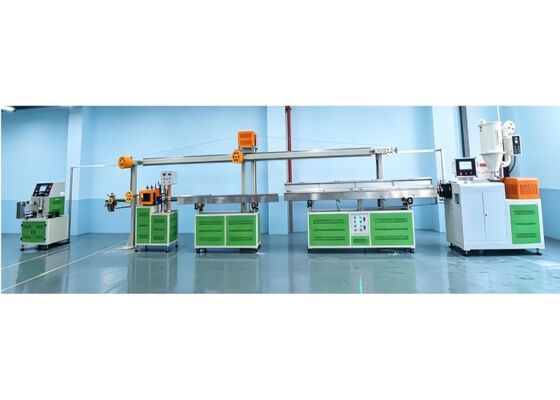

Linea di produzione di macchine per estrusione monocolore di materiali per filamenti per stampa 3D PFES3D-45 ABS/PLA

PFES3D-45 Linea di produzione di macchine di estrusione monocolore per materiali a filamenti di stampa 3D ABS/PLA

Aree di applicazione: la stampa 3D è l'ultima tecnologia di stampa.Produciamo principalmente filamenti per la stampa 3D come l'ABS., PLA, PETG e TPU, con diametri compresi tra 1,75 e 3,0 mm. La tolleranza di diametro può essere controllata entro ±0,03 mm e la velocità di estrusione varia tra 30 e 180 metri al minuto,assicurando un ordinato allineamento dei filamenti.
Parametri tecnici chiave: 2.1 Diametro della vite: Ø45 mm 2.2 Rapporto lunghezza/diametro (L/D): 28:1 2.3 Velocità della vite: 0~100 giri/min (regolamento automatico della velocità a frequenza variabile) 2.4 Uscita di estrusione:25-30 kg/h 2.5 Velocità della linea di produzione: 30 ∼ 180 m/min (con allineamento ordinato dei filamenti) 2.6 Altezza centrale: 1,1 m (regolabile verso l'alto, verso il basso, sinistra e destra) 2.7 Dimensioni della linea di produzione: Lunghezza 15 m × Larghezza 2.5 m × altezza 2.5 m 2.8 Tensione trifase: 380 V, 3 fasi, 50 Hz 2.9 Potenza totale: 50 kW; consumo di energia medio effettivo: 20 kWh/ora
Requisiti dell'officina: 3.1 Dimensioni dell'officina (L × P × H): 25 m × 5 m × 3,5 m (superficie raccomandata di 300 metri quadrati o più; pavimento deve essere piatto) 3.2 Temperatura ≤ 50 °C,umidità ≤ 95% 3.3 alimentazione: sistema trifase a cinque fili (cioè tre fili elettrici, un filo neutro e un filo di terra), 380 V, 50 Hz 3.4 L'officina deve essere dotata di un serbatoio di acqua di raffreddamento di 2 metri cubi,un compressore d'aria, olio per ingranaggi e un cavo a 5 nuclei



con una lunghezza di 20 mm o più ma non superiore a 50 mm,
Potenza di riscaldamento: 10 kW;
Potenza del ventilatore: 0,5 kW;
Potenza del motore: 11 kW;
Drying hopper: 6,75 kW
Fabbricazione a partire da:
Serbatoio d'acqua a temperatura regolata: 12,5 kW;
Serbatoio dell'acqua di raffreddamento: 0,9 kW;
ventilatore ad aria calda: 0,75 kW;
Unità di estrazione in gomma a due rotoli: 1,5 kW;
Strumento di misura del diametro laser bidirezionale - Rack di stoccaggio del filo: 0,4 kW;
Servowindere a stazione singola: 2 kW;
Potenza totale installata dell'apparecchiatura: circa 50 kW;
Consumo di energia elettrica durante la produzione normale: circa 1015 kW

Scheda di specifiche dell'apparecchiatura

I.Asciugatrice in acciaio inossidabile da 50 kg: 1 unità
1Capacità: 50 kg
2Potenza di riscaldamento: 6 kW
3Potenza del ventilatore: 0,75 kW
4Peso: 90 kg
5. caratterizzato da un unico progetto di condotto d'aria calda curvo per evitare l'accumulo di residui di polvere
la base dell'elemento di riscaldamento, che potrebbe causare combustione.
6Il tamburo e i componenti interni sono tutti in acciaio inox.
7Il tamburo è staccabile dalla base, facilitando la pulizia e il rapido cambio dei materiali.
8Equipaggiato con un regolatore di temperatura a deviazione proporzionale per un controllo preciso della temperatura.
Un doppio sistema di protezione contro il surriscaldamento riduce il rischio di incidenti
causato da errore umano o da un guasto meccanico.

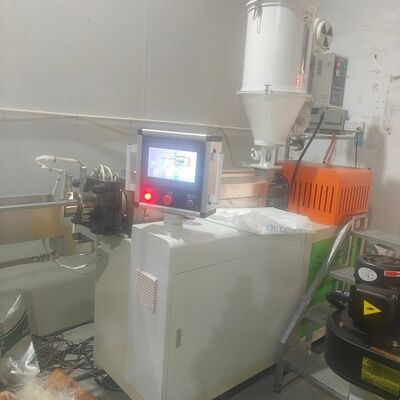

II.PFES3D-45 Estrusore monocromo a filamenti 3D: uno
set
1- Diametro della vite: Ø45 mm
2. rapporto lunghezza/diametro (L/D): 28:1
3Tipo di vite: universale per PLA, PEDG, ABS e TPU
4La vite e il barile sono realizzati in 38CrMoAlA nitruro di alta qualità.
Durezza nitrida: vite ≥
740 HV; barile ≥ 940 HV. profondità di nitrurazione: vite
0.4 ∙ 0,6 mm, canna: 0,6 ∙ 0,7 mm; la fragilità è
Grado 2 in entrambi i casi.
5- la cassa è realizzata in acciaio fuso; le superfici di contatto tra le casse superiori e inferiori sono state
Gli ingranaggi sono realizzati in 40Cr e sono stati sottoposti a normalizzazione.
trattamento termico di temperatura e spegnimento, seguito da macinazione della superficie degli ingranaggi,
risultante in una rugosità superficiale di Ra 0.8Offrono assorbimento degli urti,
resistenza all'usura e bassi livelli di rumore.
6- Casella di marcia:
7Potenza del motore: 11 kW
8Metodo di controllo: controllo a frequenza variabile (Haipumonte)
9Zone di controllo della temperatura: 1,8 kW × 6 zone
10Zone di raffreddamento: 120 W × 4 zone
11Anelli di riscaldamento: anelli di riscaldamento in acciaio inossidabile
12Relai a stato solido:
13- PLC: Xinjie 1 set
14. Modulo di controllo della temperatura: Xinjie 1 set
15- Casella di controllo a sbalzo in lega di alluminio: 1 unità

III.Forma per estrusione S136 di precisione: un set

1. Materiale dello stampo: S136, finitura a specchio

2. Corsa corta senza angoli neri; i prodotti finiti hanno una superficie liscia

con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm

3. dotati di testate a matrici da 2,5 × 3,0: una serie ciascuna

4Le testate possono essere personalizzate per soddisfare i requisiti del cliente.



IIII.304 Serbatoio per acqua calda in acciaio inossidabile: 1 set

1Lunghezza: 4 m

2. lunghezza del serbatoio dell'acqua calda: 2 m

3. lunghezza del serbatoio dell'acqua calda: 2 m

4Materiale del serbatoio: acciaio inossidabile 304, spessore: 1,5 mm

5. Cornice di base del serbatoio: 1 unità (rivestita in polvere)

6Materiale: acciaio Q235 (saldato)

7. 304 sistema di circolazione dell'acqua calda: 2 set

8Potenza della pompa dell' acqua in acciaio inossidabile: 120 W × 2 unità (Nuovi Territori)

9Unità di riscaldamento: 1 set

10Potenza di riscaldamento: 12 kW

11- Casci con freni: 4

12- Calcolatori di tipo analogico: 2

13. dotati di cavi in ceramica



Serbatoio di raffreddamento in acciaio inossidabile V.304: un set

1. lunghezza del serbatoio: 4 m

2Materiale del serbatoio: acciaio inossidabile 304, spessore: 1,5 mm

3. Cornice di base del serbatoio: 1 unità (rivestita in polvere)

4Materiale: acciaio Q235 (saldato)

5. 304 sistema di circolazione dell'acqua fredda: 1 set

6Potenza della pompa: 120 W × 1 unità (Nuovo Mondo)

7. soffiatore a due fasi: 1 unità (compressore d'aria da fornire dal cliente)

8. dotati di cavi in ceramica



VI.Diametro: 1 set

1Marca: Raist

2Sistema di monitoraggio online in tempo reale

3Precisione di misura: 0,001 mm

Intervallo di misura: 0,200 mm×10,00 mm


VII.Unità di estrazione in gomma a doppio rullo + soffiatore d'aria calda: un set

1. Metodo di estrazione: estrazione a doppio rullo

2. materiale di rotolamento: gomma importata

3Metodo di regolazione: regolazione verticale tramite vite a piombo in acciaio inossidabile 304

4. Metodo di azionamento: azionamento a cinghia sincrono

5Potenza di trazione: servomotore da 1,5 kW

6Controllo della velocità: controllo PLC

7- Velocità di trazione: 0° 300 m/min

8Unità di asciugatura a soffiatura ad alta pressione da 0,75 kW


Reggiseno per la conservazione del filo di tensione orizzontale di VIII,8 metri con contatore di metri: uno

set

1. Lunghezza del scaffale: 8 m

2Altezza: 1,97 m

3. bobine di raccordo: bobine di raccordo ABS, 11 + 12 pezzi

4. lunghezza di stoccaggio del filo: 150 m

5. motore a ingranaggi da 400 kW

6. 2,5 kg di polvere magnetica a due assi


Contatore di metri ad alta precisione

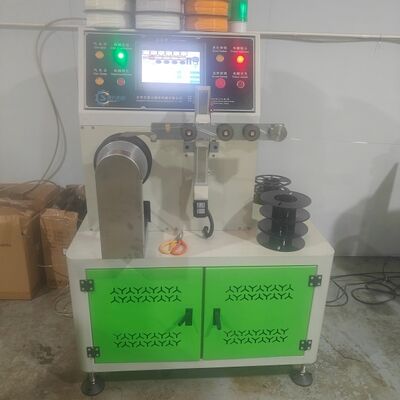

VIIII.Servoavvolgitore a stazione singola: 1 set

1Tappo per bobina di avvolgimento: 1 set

2- Motore passo-passo di posizionamento: 1 set

3- Metodo di controllo del posizionamento: controllo del motore stepper Leisi

4. Servomotore a fusione 1,5 kW: 1 set

5. Metodo di controllo dello spinello: controllo servo

6Funzione di cambio di bobina pneumatica, capace di avvolgimento senza bobina

7. allarme automatico e spegnimento al raggiungimento della lunghezza impostata, con ulteriore spegnimento per rottura del filo

8. Legatura di filo stabile con eccellente stabilità

9. Compatibile con bobine di materiale di peso 1 ̊5 kg


Dispone di una funzione di stoccaggio per le specifiche del materiale

Macchine per imballaggio a vuoto 400G

Miscelatore VV.Color 50 kg

VVI.100 kg asciugatrice + alimentatore: 1 unità
