Estrusore per filamenti per stampanti 3D PFES3D-45 1.75mm 3.0mm per PLA ABS PA PP PE, macchina per la produzione di filamenti per stampanti 3D

   1.75mm 3.0mm 3D printer filament extruder per PLA ABS PA PP PE 3d printer filament maker

La macchina di estrusione di filamenti di stampante 3D è adatta per la produzione di ABS, PLA, PC, PA, PETG, PEI, PVA, peek e altri materiali 3D con la caratteristica di tolleranza stabile e avvolgimento pulito.questo produttore di estrusori di filamenti è economico per la produzione di massa
Aree di applicazione: la stampa 3D è l'ultima tecnologia di stampa.Produciamo principalmente filamenti per la stampa 3D come l'ABS., PLA, PETG e TPU, con diametri compresi tra 1,75 e 3,0 mm. La tolleranza di diametro può essere controllata entro ±0,03 mm e la velocità di estrusione varia tra 30 e 180 metri al minuto,assicurando un ordinato allineamento dei filamenti.
Parametri tecnici chiave: 2.1 Diametro della vite: Ø45 mm 2.2 Rapporto lunghezza/diametro (L/D): 28:1 2.3 Velocità della vite: 0~100 giri/min (regolamento automatico della velocità a frequenza variabile) 2.4 Uscita di estrusione:25-30 kg/h 2.5 Velocità della linea di produzione: 30 ∼ 180 m/min (con allineamento ordinato dei filamenti) 2.6 Altezza centrale: 1,1 m (regolabile verso l'alto, verso il basso, sinistra e destra) 2.7 Dimensioni della linea di produzione: Lunghezza 15 m × Larghezza 2.5 m × altezza 2.5 m 2.8 Tensione trifase: 380 V, 3 fasi, 50 Hz 2.9 Potenza totale: 50 kW; consumo di energia medio effettivo: 20 kWh/ora
Requisiti dell'officina: 3.1 Dimensioni dell'officina (L × P × H): 25 m × 5 m × 3,5 m (superficie raccomandata di 300 metri quadrati o più; pavimento deve essere piatto) 3.2 Temperatura ≤ 50 °C,umidità ≤ 95% 3.3 alimentazione: sistema trifase a cinque fili (cioè tre fili elettrici, un filo neutro e un filo di terra), 380 V, 50 Hz 3.4 L'officina deve essere dotata di un serbatoio di acqua di raffreddamento di 2 metri cubi,un compressore d'aria, olio per ingranaggi e un cavo a 5 nuclei



con una lunghezza di 20 mm o più ma non superiore a 50 mm,
Potenza di riscaldamento: 10 kW;
Potenza del ventilatore: 0,5 kW;
Potenza del motore: 11 kW;
Drying hopper: 6,75 kW
Fabbricazione a partire da:
Serbatoio d'acqua a temperatura regolata: 12,5 kW;
Serbatoio dell'acqua di raffreddamento: 0,9 kW;
ventilatore ad aria calda: 0,75 kW;
Unità di estrazione in gomma a due rotoli: 1,5 kW;
Strumento di misura del diametro laser bidirezionale - Rack di stoccaggio del filo: 0,4 kW;
Servowindere a stazione singola: 2 kW;
Potenza totale installata dell'apparecchiatura: circa 50 kW;
Consumo di energia elettrica durante la produzione normale: circa 1015 kW

Scheda di specifiche dell'apparecchiatura

I.Asciugatrice in acciaio inossidabile da 50 kg: 1 unità
1Capacità: 50 kg
2Potenza di riscaldamento: 6 kW
3Potenza del ventilatore: 0,75 kW
4Peso: 90 kg
5. caratterizzato da un unico progetto di condotto d'aria calda curvo per evitare l'accumulo di residui di polvere
la base dell'elemento di riscaldamento, che potrebbe causare combustione.
6Il tamburo e i componenti interni sono tutti in acciaio inox.
7Il tamburo è staccabile dalla base, facilitando la pulizia e il rapido cambio dei materiali.
8Equipaggiato con un regolatore di temperatura a deviazione proporzionale per un controllo preciso della temperatura.
Un doppio sistema di protezione contro il surriscaldamento riduce il rischio di incidenti
causato da errore umano o da un guasto meccanico.

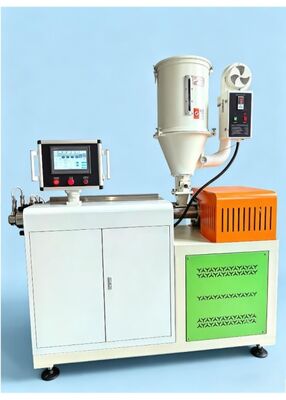

II.PFES3D-45 Estrusore monocromo a filamenti 3D: uno
set
1- Diametro della vite: Ø45 mm
2. rapporto lunghezza/diametro (L/D): 28:1
3Tipo di vite: universale per PLA, PEDG, ABS e TPU
4La vite e il barile sono realizzati in 38CrMoAlA nitruro di alta qualità.
Durezza nitrida: vite ≥
740 HV; barile ≥ 940 HV. profondità di nitrurazione: vite
0.4 ∙ 0,6 mm, canna: 0,6 ∙ 0,7 mm; la fragilità è
Grado 2 in entrambi i casi.
5- la cassa è realizzata in acciaio fuso; le superfici di contatto tra le casse superiori e inferiori sono state
Gli ingranaggi sono realizzati in 40Cr e sono stati sottoposti a normalizzazione.
trattamento termico di temperatura e spegnimento, seguito da macinazione della superficie degli ingranaggi,
risultante in una rugosità superficiale di Ra 0.8Offrono assorbimento degli urti,
resistenza all'usura e bassi livelli di rumore.
6- Casella di marcia:
7Potenza del motore: 11 kW
8Metodo di controllo: controllo a frequenza variabile (Haipumonte)
9Zone di controllo della temperatura: 1,8 kW × 6 zone
10Zone di raffreddamento: 120 W × 4 zone
11Anelli di riscaldamento: anelli di riscaldamento in acciaio inossidabile
12Relai a stato solido:
13- PLC: Xinjie 1 set
14. Modulo di controllo della temperatura: Xinjie 1 set
15- Casella di controllo a sbalzo in lega di alluminio: 1 unità

III.Forma per estrusione S136 di precisione: un set

1. Materiale dello stampo: S136, finitura a specchio

2. Corsa corta senza angoli neri; i prodotti finiti hanno una superficie liscia

con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm

3. dotati di testate a matrici da 2,5 × 3,0: una serie ciascuna

4Le testate possono essere personalizzate per soddisfare i requisiti del cliente.



IIII.304 Serbatoio per acqua calda in acciaio inossidabile: 1 set

1Lunghezza: 4 m

2. lunghezza del serbatoio dell'acqua calda: 2 m

3. lunghezza del serbatoio dell'acqua calda: 2 m

4Materiale del serbatoio: acciaio inossidabile 304, spessore: 1,5 mm

5. Cornice di base del serbatoio: 1 unità (rivestita in polvere)

6Materiale: acciaio Q235 (saldato)

7. 304 sistema di circolazione dell'acqua calda: 2 set

8Potenza della pompa dell' acqua in acciaio inossidabile: 120 W × 2 unità (Nuovi Territori)

9Unità di riscaldamento: 1 set

10Potenza di riscaldamento: 12 kW

11- Casci con freni: 4

12- Calcolatori di tipo analogico: 2

13. dotati di cavi in ceramica



Serbatoio di raffreddamento in acciaio inossidabile V.304: un set

1. lunghezza del serbatoio: 4 m

2Materiale del serbatoio: acciaio inossidabile 304, spessore: 1,5 mm

3. Cornice di base del serbatoio: 1 unità (rivestita in polvere)

4Materiale: acciaio Q235 (saldato)

5. 304 sistema di circolazione dell'acqua fredda: 1 set

6Potenza della pompa: 120 W × 1 unità (Nuovo Mondo)

7. soffiatore a due fasi: 1 unità (compressore d'aria da fornire dal cliente)

8. dotati di cavi in ceramica



VI.Diametro: 1 set

1Marca: Raist

2Sistema di monitoraggio online in tempo reale

3Precisione di misura: 0,001 mm

Intervallo di misura: 0,200 mm×10,00 mm

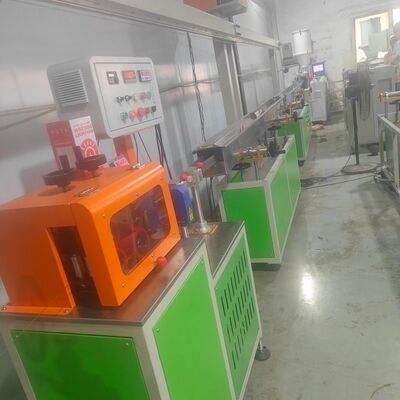

VII.Unità di estrazione in gomma a doppio rullo + soffiatore d'aria calda: un set

1. Metodo di estrazione: estrazione a doppio rullo

2. materiale di rotolamento: gomma importata

3Metodo di regolazione: regolazione verticale tramite vite a piombo in acciaio inossidabile 304

4. Metodo di azionamento: azionamento a cinghia sincrono

5Potenza di trazione: servomotore da 1,5 kW

6Controllo della velocità: controllo PLC

7- Velocità di trazione: 0° 300 m/min

8Unità di asciugatura a soffiatura ad alta pressione da 0,75 kW

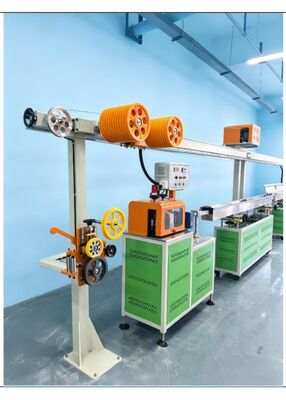

Reggiseno per la conservazione del filo di tensione orizzontale di VIII,8 metri con contatore di metri: uno

set

1. Lunghezza del scaffale: 8 m

2Altezza: 1,97 m

3. bobine di raccordo: bobine di raccordo ABS, 11 + 12 pezzi

4. lunghezza di stoccaggio del filo: 150 m

5. motore a ingranaggi da 400 kW

6. 2,5 kg di polvere magnetica a due assi


Contatore di metri ad alta precisione

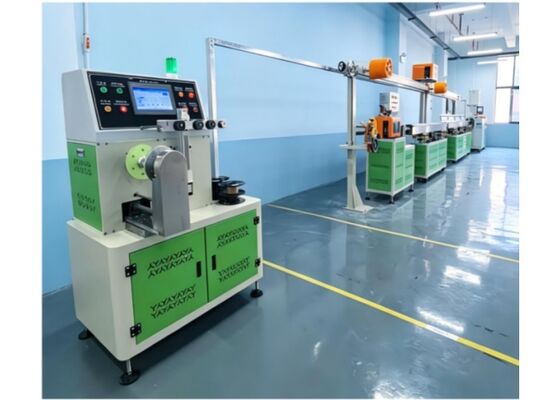

VIIII.Servoavvolgitore a stazione singola: 1 set

1Tappo per bobina di avvolgimento: 1 set

2- Motore passo-passo di posizionamento: 1 set

3- Metodo di controllo del posizionamento: controllo del motore stepper Leisi

4. Servomotore a fusione 1,5 kW: 1 set

5. Metodo di controllo dello spinello: controllo servo

6Funzione di cambio di bobina pneumatica, capace di avvolgimento senza bobina

7. allarme automatico e spegnimento al raggiungimento della lunghezza impostata, con ulteriore spegnimento per rottura del filo

8. Legatura di filo stabile con eccellente stabilità

9. Compatibile con bobine di materiale di peso 1 ̊5 kg


Dispone di una funzione di stoccaggio per le specifiche del materiale

Macchine per imballaggio a vuoto 400G

Miscelatore VV.Color 50 kg

VVI.100 kg asciugatrice + alimentatore: 1 unità
